HP-DW38CNC-2A-1S



一、CNC彎管機特性：

1.機床/工件動力特性主動識別―加工即快又好。

2.慢退芯，小車助推-改善彎角外觀。

3.全過程中文（或英文）操作提示，15寸真彩顯示，觸摸屏-操作簡便明了。

4.圖形化編程系統：在屏幕立體管形上畫制/修改，即得加工程序-簡便、準確的編程。

5.回彈測量-對批次管材特性可比較測量。

6.單步調試功能-模具試制時管材變形過程觀察入微。

7.自動繪制模具圖-對研發新品幫助明顯。

8.監測：液壓/電器/傳動系統、電機缺相/反轉，電壓，溫度，并自動診斷故障口令、鑰匙、工時/數量記錄，用于生產管理。



二、設備參數:

適用碳鋼管材	Φ38mm*2.0t
送料行程	2500mm
彎曲半徑	180mm
彎曲角度	190°
送料方式	直送/夾送
彎管速度	45度/秒
轉管速度	270度/秒
彎管精度	油缸傳動±0.5°
轉管精度	±0.1°
轉管伺服電機功率	850W
送料伺服電機功率	1300W
油壓電機功率	4kw
油壓壓力	14Mpa
機器重量	2000kg
機器外型尺寸（長*寬*高）	3800*880*1300mm

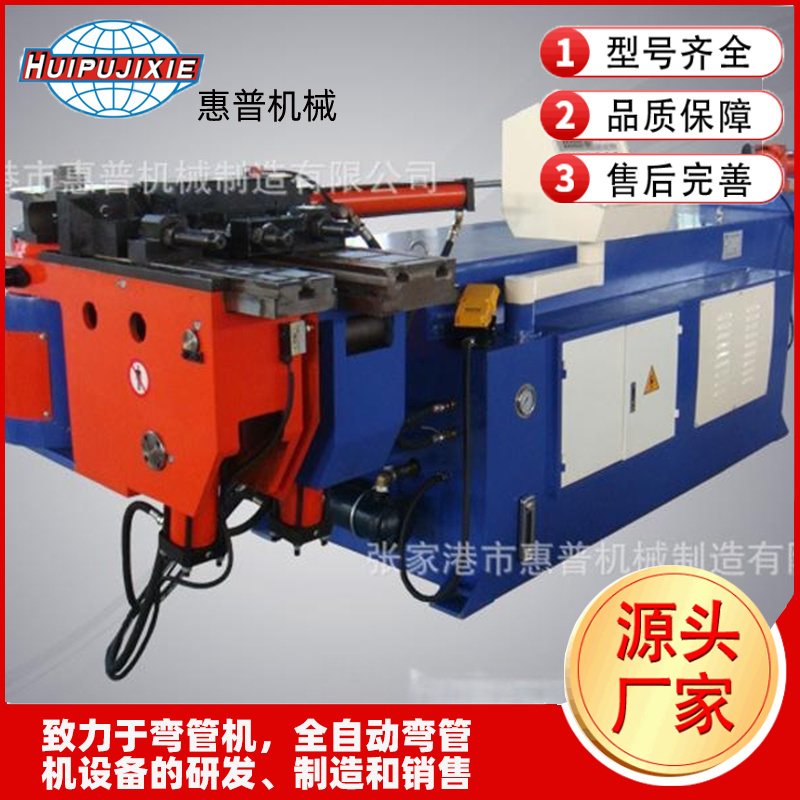

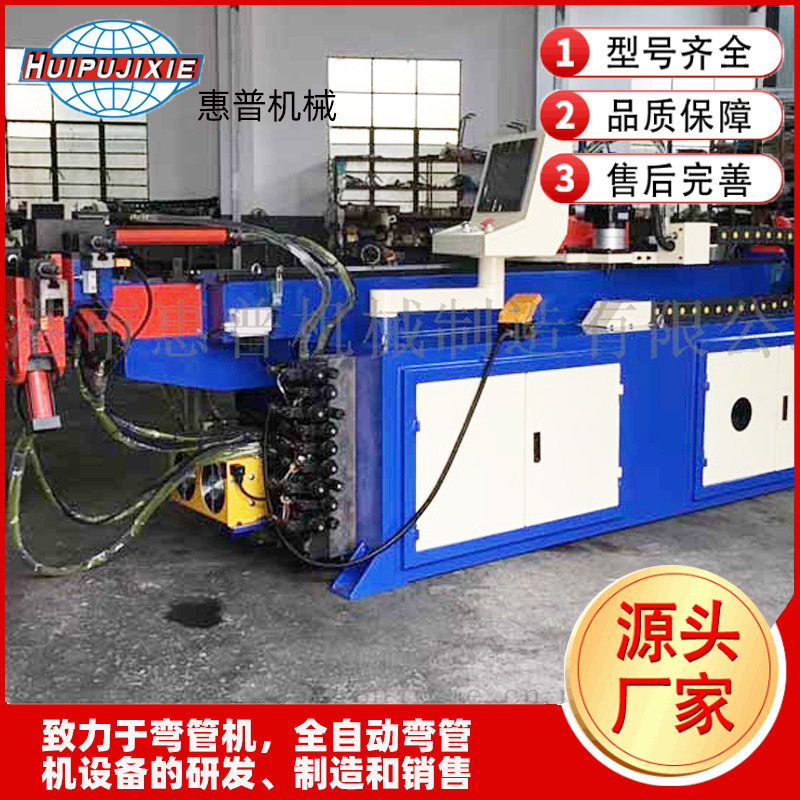

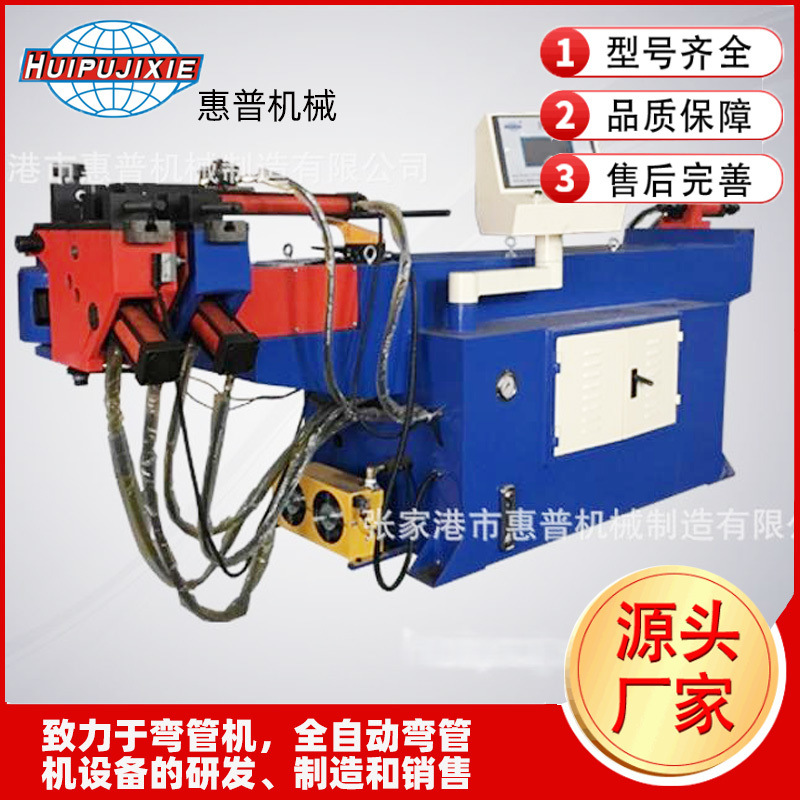

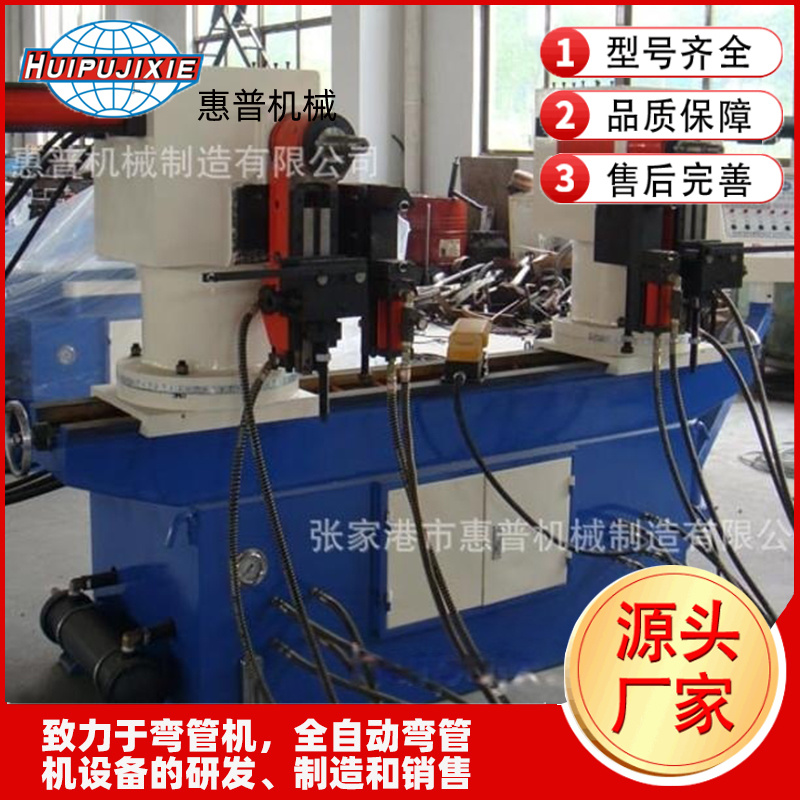

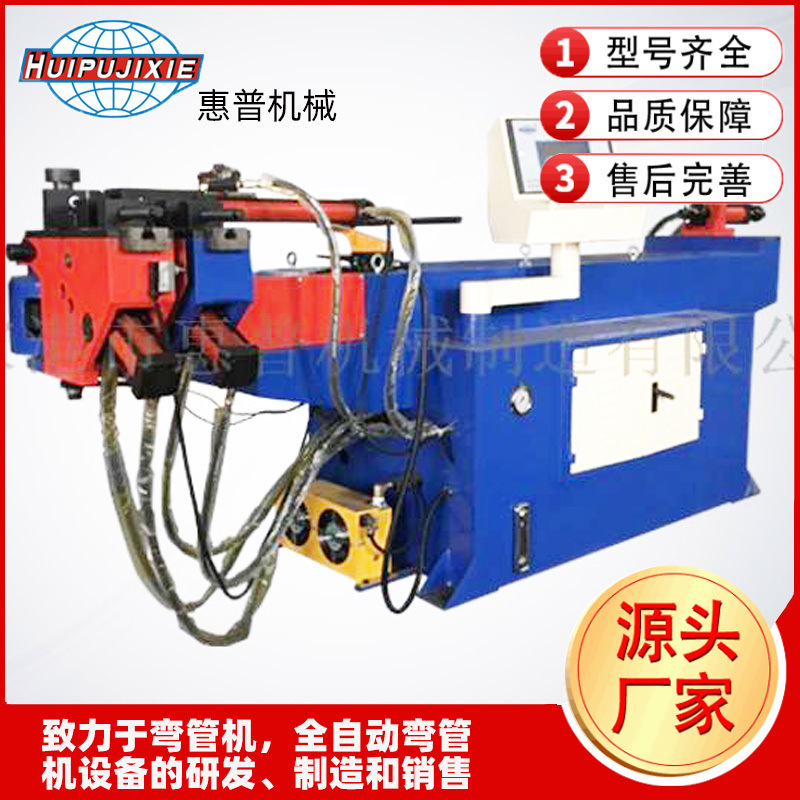

三、機器圖片：
